一、项目工况还原

风电主机上的轮毂，是整机里体积和单重都排在前列的大型铸造件之一。它从铸造环节出来之后，通常要经历这样一段行程：

一份工况里同时出现这四个环节，意味着同一件工件要在四个车间之间移动，每移动一次就要装卸一次。

二、现场卡在哪儿

卡点一：工件本身"大而重"。这类轮毂单件可达数十吨，尺寸大、中心位置受结构影响，普通平板车加行车的组合，每一次转序都是一次大动作——要预约行车、要清场、要专人指挥。

卡点二：工序多、工位多。四个车间、多个工位，每个工位的位置、高度、与设备的接口都不一样。工件每到一个新工位，都要重新对位、重新找支撑点。

卡点三：线路复杂，路面交叉多。车间之间的通道本身就是交叉的。如果采用"车走一条直线、路口配转盘"的方案，交叉口越多，需要的辅助机构就越多，日常维护面也越大。

三、方案设计逻辑：为什么是"四向移动 + 液压顶升"

1.用四向移动替代转盘，把"路口"变成车自己的事。

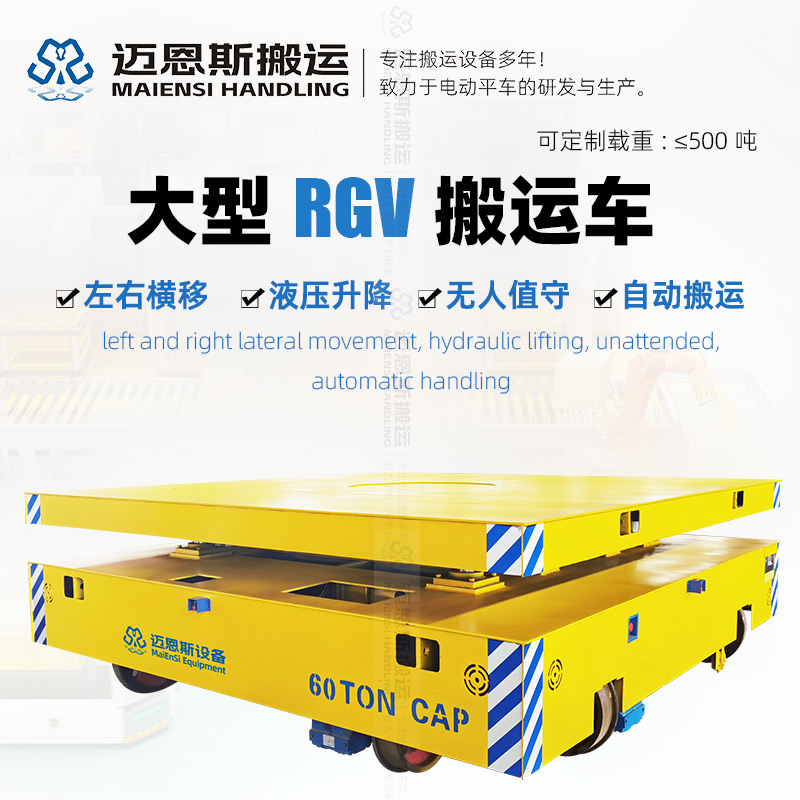

本车采用双层底盘结构，上下各配置一组行走轮系，配合十字交叉轨道。需要换向时，通过升降切换轮组，让另一组轮系接触轨道，从而改变行走方向——前、后、左、右四个方向均可移动，在十字交叉轨道处即可完成换向，无需另设转盘。

对现场来说，这意味着：轨道系统可以按"井"字形直接铺进四个车间，路口不需要额外的基础施工和设备基础，后续产线调整时也不会被固定转盘锁死。

2.用液压顶升把"装卸"并进车体。

整车自带重型液压站系统，配置四组大油缸同步升降，通过托举工件完成装卸动作。

这一步的价值在于：工件与工位之间的装卸，由车自己解决，不必每次都调用吊装设备。转序流程从"车到位 → 行车起吊 → 落到工位"变成"车到位 → 顶升对位 → 落位"。

3.用调度把"节拍"交给系统。

整车采用可编程电气控制系统（PLC 编程），配置 RFID 自动识别站点，可对接 RCS 智能调度系统，实现多站点、多任务条件下的远程作业。HMI 人机交互触摸屏支持半自动化操控与多站点自动搬运；同时保留无线遥控器与线控手柄，需要人工介入时可直接手动控制。

四、整车配置一览

五、这套方案给现场带来什么

转序环节减少一次大吊装。 装卸功能并入车体后，工序之间的衔接从"等吊装"变成"等车到位"。

地面辅助机构减少。 交叉口不再需要转盘及其基础，产线布局调整时更灵活。

转序过程更可控。 自动行驶 + 站点识别 + 统一调度，比多人配合的吊装转序更容易形成稳定的节拍。

人工介入减少。 支持全流程无人化作业模式；同时保留手动操作接口，便于调试与异常处理。

六、常见问题（FAQ）

Q1：四向移动 RGV 和普通的轨道平车有什么区别？普通轨道平车沿轨道直线行驶，换向通常需要弯道或转盘辅助。四向移动 RGV 采用双层底盘与升降换轮组结构，可在十字交叉轨道处自行完成换向，前后左右四个方向均可移动。

Q2：60 吨载重为什么建议用轨道式而不是无轨式？无轨式对地面压强、平整度与承载要求较高，超重载工况下轨道式在承载与对位稳定性方面通常更合适。具体选型需结合车间地面条件与工艺要求核定。

Q3：液压顶升是"托着工件行走"还是"举升工件装卸"？本车液压系统用于托举工件完成装卸动作。行走过程中工件承载由台面承担。具体功能界定以技术方案为准。

Q4：喷漆房里的转运车需要考虑防爆吗？若喷涂区使用有机溶剂类涂料，该区域通常按爆炸性气体环境管理，车辆电气配置需与现场危险区域划分相匹配。这属于安全合规要求，需在询价阶段与厂方安全部门共同确认。

Q5：轮毂是精密加工件，转运过程怎么避免磕碰？建议从三个方面控制：工件支撑面与台面的接触设计、运行加减速参数的平稳性设定、以及必要的固定与防移位措施。迈恩斯可配合客户的技术协议要求进行配置。

Q6：轨道需要在四个车间之间铺通，施工量大吗？轨道铺设方案需结合车间地坪条件与工序路线设计。相比"直线轨道 + 多台转盘"的方案，四向移动方案在交叉口处无需额外基础，轨道系统可按"井"字形直接布局。

七、定制说明

迈恩斯长期从事电动平车、无轨电动平车、轨道转运车、RGV 智能轨道车等物料搬运设备的研发与制造，具备按工况定制平台尺寸、载重吨位与功能配置的能力。同类产品已在锂电材料产线、无纺布产线、重工装配线、钢筋加工车间等场景交付使用。

需要为风电产线核算转运方案，可提供工序路线图、工件尺寸与重量、工位间距与现场地坪条件，我们协助核算车型配置。（性能参数以实际工况为准）
