description详细说明

致力于物料搬运系统及电动平车生产的企业

　　CTG系列拖链供电电动平车，是河南迈恩斯设备制造有限公司生产的八大系列轨道搬运车之一。

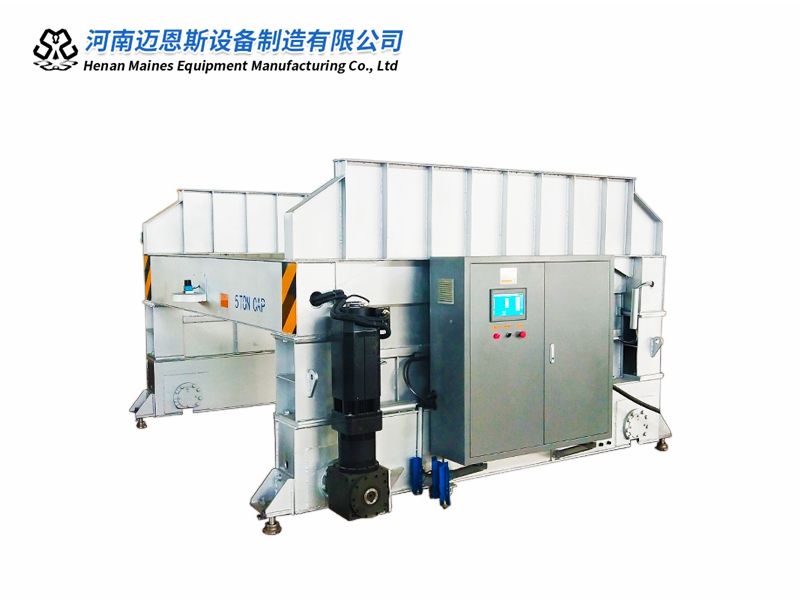

　　CTG系列RGV-5T拖链供电电动平车适用于高温环境，是车间常见的短距离运行车辆，运行时间不受制约，通过拖链和电缆将380V交流电引入到电动平车的电气箱，给电动平车的控制系统和驱动系统供电，通过调度系统或遥控器来控制电动平车的启动、停止、前进、后退等动作。拖链放置在RGV平车的一侧，平车移动时跟随平车前进或后退，操作系统电压为安全电压24V。平车自带PLC系统、网络通讯系统、伺服控制系统、运行保护系统等，实现完全自动化控制。

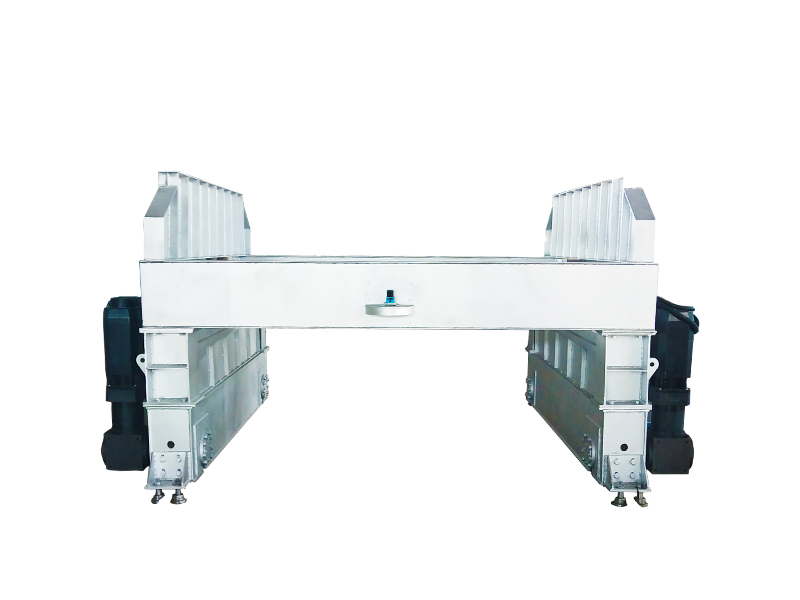

　　车架由型钢和钢板构成，采用箱梁结构，由2根纵箱梁和多根横梁组成，横梁间距按设计要求，根数由车架长度来确定。车体结构件需进行退火处理，防止高温下变形。

　　车轮采用55#铸钢，粗加工后进行正火处理，车轮芯进行淬火处理，硬度达到HB280-340，深度4mm，进行调质处理，减速机采用西门子减速机，并由定位块与车架联接，轴承采用耐高温轴承，增大使用安全系数。

　　电动平车的操作方式为中控控制，随车配备遥控器，平车两端安装有声光报警器和雷达避障装置，遇到障碍物时平车会自行停止，等障碍物移开后平车再自行行进，电动平车运行时声光报警同步工作，保证平车正常运行。

　　平车上设有应急停止专用的蘑菇头紧急停车开关，平车具备常规的过流、过压、欠压、短路保护等。

序号	技术要求	CTG电动搬运车参数		备注
1	额定载荷	5T		不含自重
2	整车尺寸	（长X宽)3000mm×3900mm
3	台面尺寸	（长X宽)3000mm×3200mm
4	轨道型号	P24
5	车架结构	箱梁结构钢板焊接
6	使用环境	-20/400°C
7	驱动方式	行星减速机
8	电机功率	伺服11kW*2		埃斯顿
9	控制方式	中控控制
10	遥控器	台湾禹鼎
11	刹车方式	电磁制动		断电自动刹车(可调)
12	运行速度	0-72m/min
13	运行距离	20m
14	车轮数量	2主2从		4个
15	驱动轮直径	直径Φ440		2个
16	从动轮直径	直径Φ440		2个
17	辅助轮	8个
18	轴承	耐高温轴承
19	供电电压	380V
20	控制器	DC/24V
		PLC 西门子
		伺服驱动器		埃斯顿
		电气箱
		整车集中控制
21	电器元件	接触器、电源开关等
22	隔热方式	加装隔热层
23	定位精度	±10mm
24	报警装置	左右声光报警灯	声光一体行走报警
25	载重安全系数	1.5倍
26	安全装置	急停开关
27	平车保护	欠压、过压、过流、短路等防护
28	车体颜色	灰色+警示条
29	起吊绳钩	4个
